智能E机柜全光谱分析系统
智能E机柜全光谱分析系统
智能E机柜全光谱分析系统是上海拜安传感技术有限公司自主研发，基于硬件采集系统交付的整体方案，它是一种同步性高、宽谱式全光谱光纤传感分析仪，面向先进制造工业领域的具有高精度、高可靠性、高动态波长信号解调的多通道宽温区设备。
原理功能
该产品基于波长可调谐扫描激光器的技术原理，由多片中心处理器MCU 级联构造成高速并行总线式实时处理器阵列，保证了最多达1-420个测量通道彼此并行独立，可以同步进行高达100Hz的动态波长信号解调，系统波长范围1525nm~1565nm，波长分辨率为0.1pm，波长测量精度达到±1pm。采集设备之间具有同步性，要求同步精度高于1 ms；系统需支持1588时钟同步，可接收外部时钟源授时同步。系统具备原始光谱采集、波长及物理量信号预处理、结果数据汇总、结果数据同步上传的实时处理能力。
特点优势
ü 高集成度
可集成各机架式全光谱光纤分析仪，温控，网络，远程，UPS等智能设备
ü 适用性广
可依照客户需求，自定义通道数量，适配光纤信号采集
ü 易维护特性
整体集成，整体维护，现场安装方便快捷
器件选型设计
（1）接线端子配置
接线端子作为智能机柜内电气连接接线连通节点，配置如下端口如下：
（2）电源设计
电源设计采用双电源冗余设计，通过电源冗余的方式增加系统供电的可靠性。电源模块选择导轨安装的方式，便于根据不同功率需求安装不同功率规格的电源。同时把电源独立出来，可以有效减少分析仪模块的体积。
导轨式电源方案
（3）电源防护部分
机柜内部采用工业级电源转换模块，保证在特殊工况下，也能安全稳定进行电路转换及稳定输出。并且机柜内部增加防雷、浪涌等安全防护模块，做到风险隐患保护前置。
强弱电、布线等严格按照安全系统电气装配图实施，做到强弱电隔离
电源防护模块
（4） 全光谱分析仪模块
全光谱分析仪模块，模块化设计，可根据客户需求定制选择，频率范围25Hz-10kHz。
（5）机柜主体：
为了高效整齐适配测试环境，采用威图品牌一体式的工业级机柜作为装载数据采集模块及光纤输入端的载体，最大的尺寸不超过38U，通风散热效果强，外观采用涂漆钢板。机柜涂覆层应表面光泽、色泽均匀，黑色和白色可选，例如可采用色号9004 黑。无流挂、无露底：金属件无毛刺、无锈蚀。
（6）DTU远程控制模块
选用DTU模块，该模块具有8路且可扩展的开关量控制继电器，可二次开发后接入拜安智慧大平台系统，实现远程控制柜内设备上下电。
（7）UPS供电模式
选用UPS不间断电源，可在市电断开时智能控制柜内设备关闭，且保留低功耗的DTU、北斗等设备，保障机柜如服务器等在意外情况下的关键数据保存。
（8）高清显示器
选择高分辨率显示器，具有高性价比。可满足大部分使用场景，具有宽温的运行温度区间，使平台数据在整个智能机柜有较好的展示效果
可布置中央服务器来进行大数据、AI智能计算，部署大平台系统，可使项目现场人员，无障碍无门槛的获取项目实时监控，对异常现象进行主动上报，且可在后续智能学习后获得对项目监测设备的提前预警，矫正等功能。
工业级服务器由高性能的专业服务器和相应软件组成，采用机架式服务器，选用国内知名品牌机架式服务器，性能配置以下：2200MHz 6核及以上/32G/4*4T/SATA/RAID1/四端口网卡/linux系统等。
服务器具备完成以下功能对性能的要求：
a. 数据的长期存储与管理，满足系统快速读写功能。
b. 出色的可靠性、超高性能以及容错磁盘子系统管理功能，保障数据存储安全。
c. 大容量系统内存，方便应用系统进行缓存操作以及满足数据库软件内存需求。
d. 高速大容量网络接口，用于快速传输大容量数据。
（10）安全标识
智能机柜系统内置安全提醒标识等，

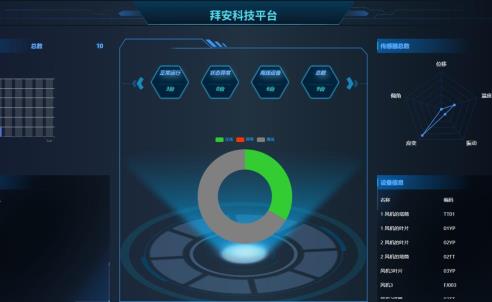

智慧大平台系统
中央计算服务器搭载拜安智慧大平台系统，将解算综合后的数据以通俗易懂的方式展示，且可提供预警、趋势分析等功能。
